Nuove soluzioni di HEIDENHAIN e dei marchi ETEL, NUMERIK JENAe RSF per maggiore accuratezza e performance nella produzione elettronica e dei semiconduttori
Where accuracy meets throughput Scoprite al Semiconductor Event 2023 HEIDENHAIN nuove soluzioni per maggiore accuratezza e produttività nella produzione elettronica e dei semiconduttori

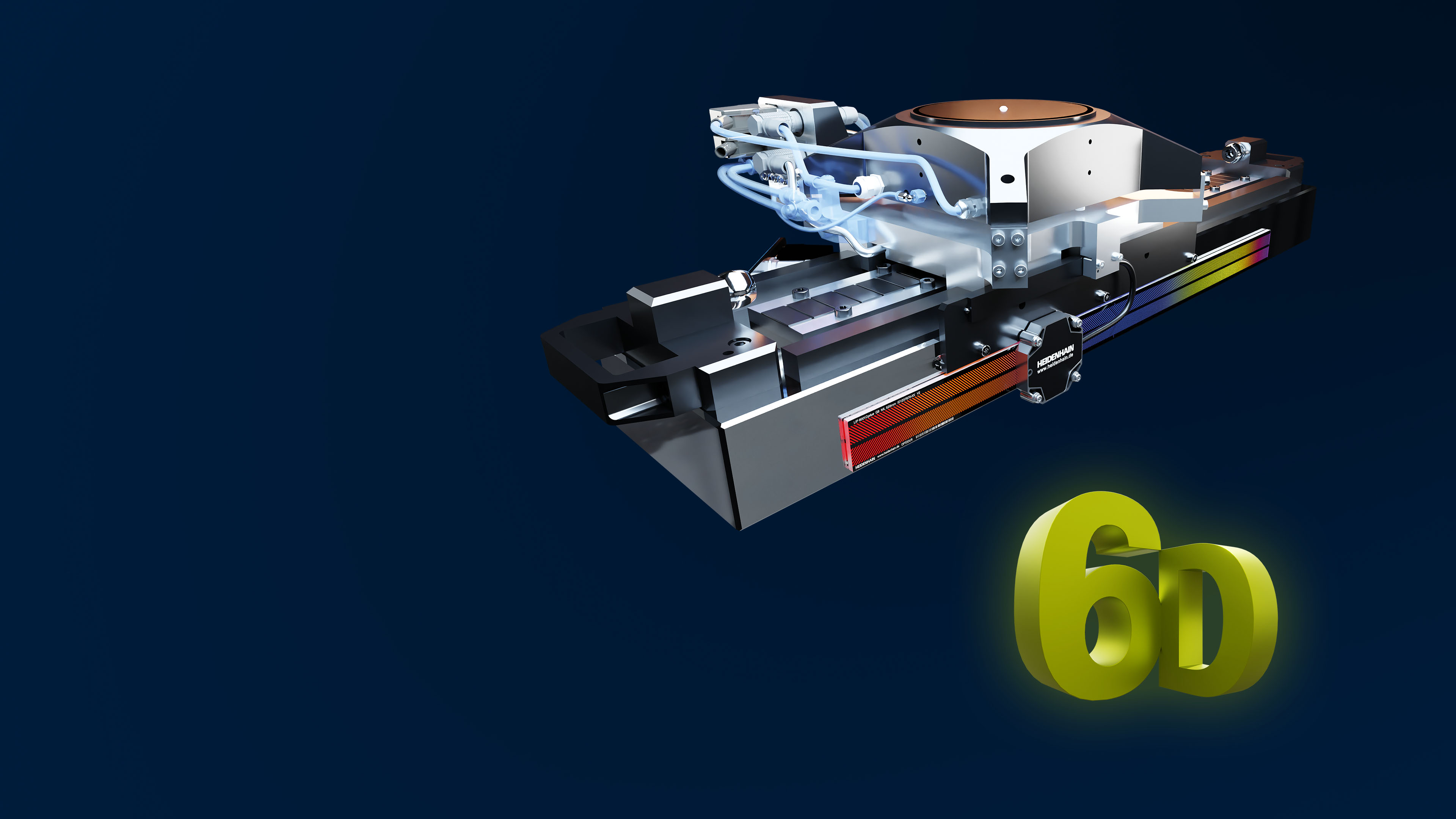

Scoprite l'accuratezza che potete ottenere con un encoder che misura fino a 6 gradi di libertà

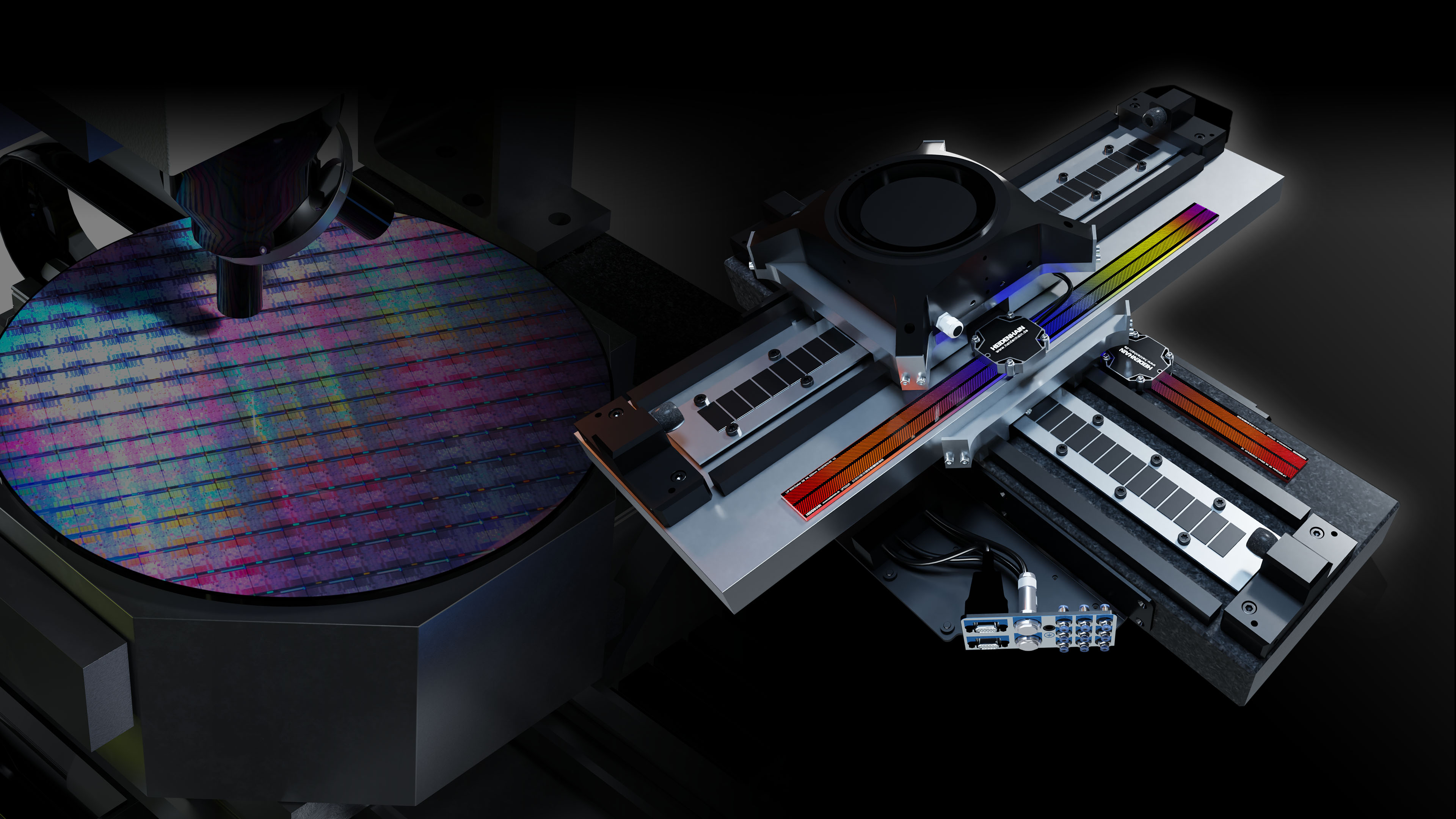

Scoprite soluzioni come il sistema di misura a due coordinate PP 6000 Dplus, il sistema di misura lineare LIP 6000 Dplus o il gap encoder GAP 1000, in grado non soltanto di determinare la posizione nella direzione di misura principale ma anche di rilevare variazioni in direzioni secondarie. Questi dati aggiuntivi forniscono un'accuratezza nettamente maggiore della misurazione: evidenziano errori in varie direzioni permettendo di compensare il loro effetto sul sistema completo grazie alla MULTI-DOF TECHNOLOGY.
PP 6000: due direzioni di misura principali per maggiore accuratezza
Il sistema di misura a 2 coordinate PP 6000 consente di misurare la posizione simultaneamente in due direzioni principali con una sola testina di scansione in un campo fino a 464 mm x 464 mm nella versione standard, con campi maggiori su richiesta. Con la misurazione diretta sul Tool Center Point è così possibile minimizzare l'errore di Abbe e incrementare l'accuratezza della macchina. Potete migliorare soprattutto la ripetibilità e la velocità del processo di produzione. Grazie all'interfaccia EnDat 3, entrambi i valori di posizione misurati vengono trasmessi con un unico cavo al controllo numerico. Questo riduce notevolmente la complessità del cablaggio e del montaggio ottimizzando allo stesso tempo il comportamento dinamico del motion system.
LIP 6000 Dplus – 1 riga graduata, 1 testina di scansione, 2 gradi di libertà
Sul supporto di LIP 6000 Dplus sono disposti due elementi di misura separati, con graduazioni disposte a +45° o -45°. La speciale testina di scansione con un settore per ogni supporto di misura è in grado di rilevare direttamente e con massima accuratezza sull'intera corsa utile non soltanto la direzione di misura principale X ma anche quella secondaria Y. Grazie all'interfaccia EnDat 3, entrambi i valori di posizione misurati vengono trasmessi con un unico cavo al controllo numerico. Questo riduce nettamente il numero di cavi e la complessità di montaggio ottimizzando allo stesso tempo il comportamento dinamico del motion system.
Accuratezza garantita: con il tool di calibrazione basato su LIP 6000 Dplus
Utilizzate in qualsiasi momento il tool di calibrazione basato su LIP 6000 Dplus per verificare e tarare i vostri sistemi. La calibrazione di macchine e impianti non è un'attività quotidiana che giustifichi l'ingente investimento in un tool specifico e soprattutto la relativa manutenzione e taratura costanti. HEIDENHAIN ha quindi integrato nei suoi servizi anche l'offerta per il noleggio di questo tool di calibrazione. In questo modo è possibile utilizzare un tool certificato per garantire le accuratezze dei vostri sistemi ogni volta che ne avrete bisogno.
GAP 1081 di nuova concezione è il primo gap encoder di HEIDENHAIN. Determina la distanza tra la riga graduata a specchio e la testina di scansione. GAP 1081 è quindi indicato per semplici funzioni di posizionamento in direzione verticale. In combinazione con un sistema di misura lineare montato in parallelo come LIP 6000 Dplus, è anche possibile eseguire misurazioni continue. Le righe graduate a specchio sono disponibili in lunghezze fino a 3 m. Disponendo due testine di scansione su uno specchio, GAP 1081 rileva anche l'inclinazione o il ribaltamento del relativo asse.
Where accuracy meets throughput Scoprite al Semiconductor Event 2023 HEIDENHAIN nuove soluzioni per maggiore accuratezza e produttività nella produzione elettronica e dei semiconduttori
Trasferite l'accuratezza degli encoder nella vostra applicazione con soluzioni di montaggio vantaggiose

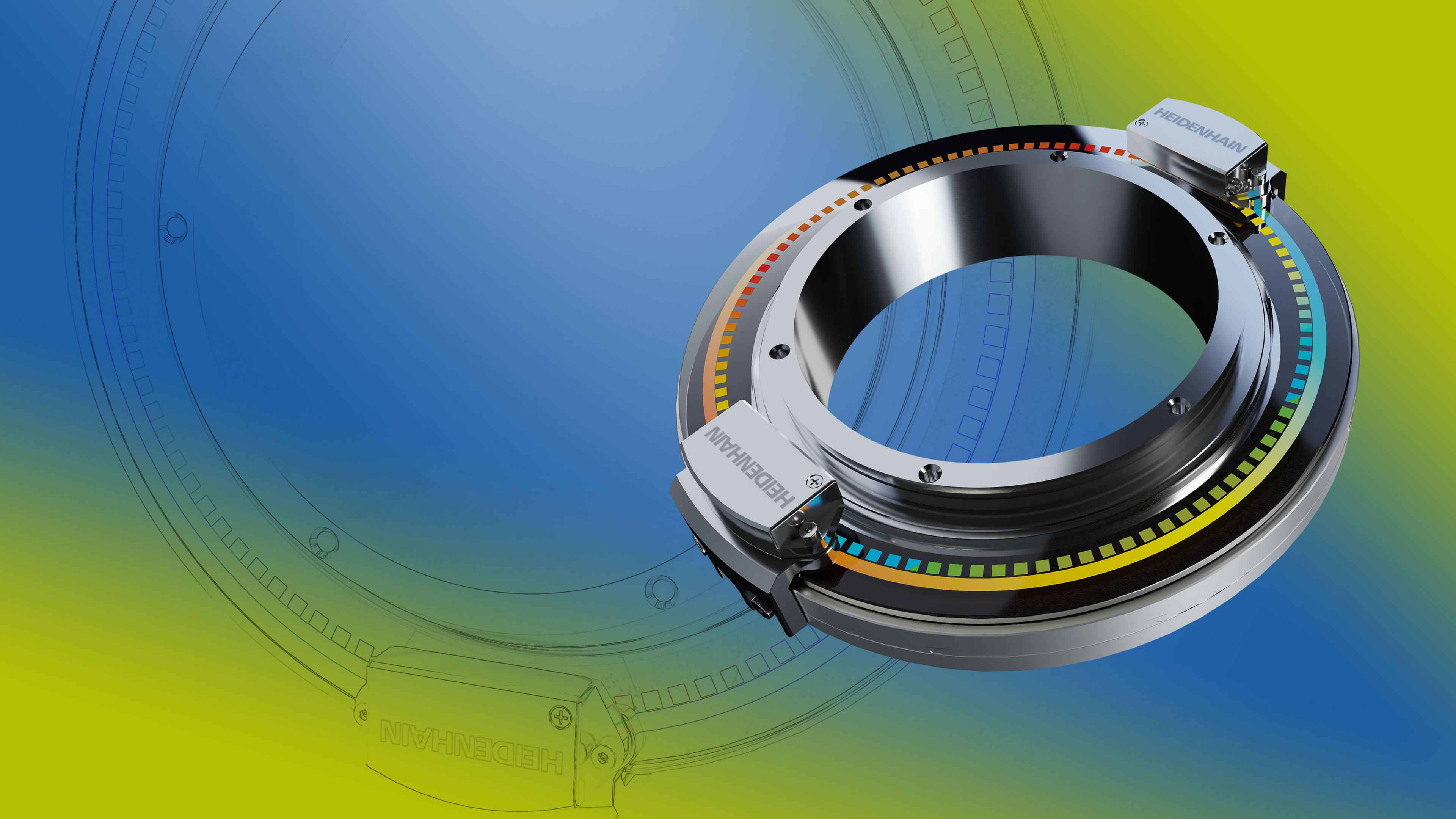

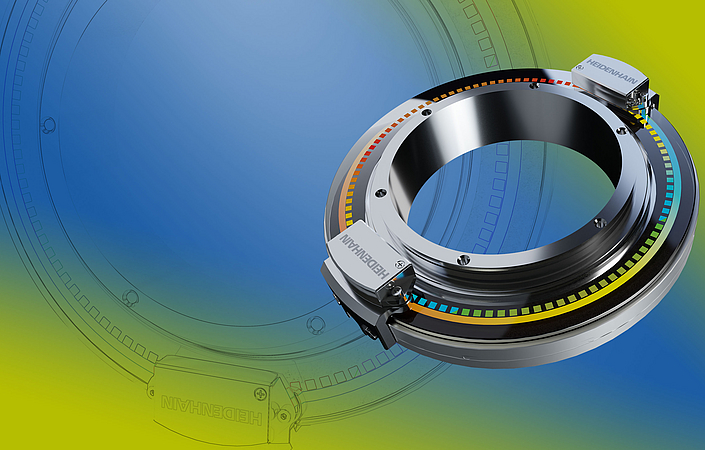

MRP 8081 Dplus: sfruttate l'accuratezza degli encoder per le vostre applicazioni
Nonostante l'accuratezza certificata e il protocollo di misura, il montaggio nell'applicazione può compromettere la preziosa accuratezza del sistema di misura. Le cause sono molteplici, ad esempio componenti applicati non sufficientemente rigidi. MRP 8081 Dplus con TRANSFERABLE ACCURACY assicura l'accuratezza specificata:
con l'unità cuscinetto molto robusta,
con quattro testine di scansione,
con un set di dati di calibrazione per il controllo numerico.
Nell'applicazione, MRP 8081 Dplus raggiunge quindi un'accuratezza del sistema fino a ±0,2 secondi d'arco – a prescindere dalle condizioni di montaggio, sollecitazioni di ribaltamento e influssi esterni quali vibrazioni, sollecitazioni da urti oppure oscillazioni di temperatura. Questo incrementa non solo l'accuratezza ma anche le performance, con la possibilità di incrementare le velocità del motore senza perdita di accuratezza.
Oltre all'estrema accuratezza nella misurazione angolare, il sistema modulare di misura angolare MRP 8081 Dplus rileva anche l'accuratezza di posizionamento radiale di un asse grazie alle sue quattro testine di scansione. In futuro, un'elettronica speciale per l'elaborazione delle posizioni delle quattro testine vi consentirà di compensare questi scostamenti.
Assi caricabili: nessuna influenza di coppie di arresto e forze trasversali
La combinazione del sistema modulare di misura angolare HEIDENHAIN MRP con un motore torque ETEL permette un controllo di movimento straordinariamente uniforme. Né coppie di arresto di disturbo né forze trasversali compromettono l'elevata precisione del cuscinetto. Sono inoltre disponibili i sistemi modulari di misura angolare SRP 5000 che costituiscono un sistema particolarmente compatto con altezza di ingombro ridotta e rigidità elevata. Proprio per l'elevata rigidità di tutti i componenti, l'accuratezza rimane invariata anche in caso di carichi variabili.
Sistemi di misura aperti HEIDENHAIN per assi rotativi altamente dinamici: ERO 2000 e, ora con MULTI-DOF TECHNOLOGY, ERP 1080 Dplus
L'industria elettronica e dei semiconduttori è in costante evoluzione. HEIDENHAIN risponde ai rapidi mutamenti con i suoi sviluppi tecnologici nel campo dei sistemi di misura aperti. Il sistema di misura angolare incrementale ERO 2000 è stato specificatamente progettato per applicazioni che impongono un montaggio in spazi ristretti e severi requisiti dinamici, come gli scanner galvanometrici. Oppure il sistema ERP 1000 con accuratezza e risoluzione molto elevate, che in versione ERP 1080 Dplus con quattro testine di scansione offre gli stessi vantaggi in termini di montaggio e robustezza del sistema modulare di misura angolare MRP 8081 Dplus, ma senza cuscinetto integrato.
Comunicazione bus con EnDat 3: semplice, rapida e conveniente
EnDat 3 è l'interfaccia encoder ottimale per un'elevata integrazione di sistema e soddisfa i requisiti della digitalizzazione del futuro, anche per la comunicazione bus. Si riduce così la complessità del cablaggio e si possono impiegare funzioni diagnostiche complete, incrementando sicurezza e affidabilità nell'esercizio dei vostri impianti. Oltre alla trasmissione di dati di posizione, la comunicazione universale e completa di EnDat 3 consente anche il trasferimento di dati dei sensori, dati dal monitoraggio di sistema e per l'installazione automatica del sistema.
Per motori diretti altamente dinamici: sistemi di misura modulari RSF di massima flessibilità
La struttura modulare delle soluzioni RSF offre massima flessibilità nell'integrazione di encoder lineari e angolari nei vostri sistemi oltre a un'ampia offerta di interfacce per tutti i più comuni controlli numerici e le molteplici versioni meccaniche. Potete anche approfittare delle ampie tolleranze di montaggio e dell'elevata semplicità di installazione dei sistemi di misura. E con il nuovo sistema di misura angolare MCR 16 di una qualità del segnale ancora migliore.
LIC 3000: il sistema di misura lineare aperto HEIDENHAIN per assi lineari altamente dinamici
La serie LIC 3000 amplia la già rinomata gamma dei sistemi di misura lineari assoluti aperti LIC 4000 e LIC 2000. LIC 3000 combina passi di misura molto piccoli di 10 nm con velocità di traslazione elevate fino a 600 m/min. I sistemi di misura lineari LIC 3000 consentono la misurazione della posizione molto dinamica e allo stesso tempo ultraprecisa su assi lineari con corse utili fino a 10 m.
L'ampio settore di scansione rende il sistema di misura LIC 3000 particolarmente insensibile alle contaminazioni. Le impurità locali del supporto di misura non hanno quasi alcuna influenza sulla qualità del segnale e quindi sull'affidabilità dei valori misurati. Grazie alla loro dinamica, alle ampie corse utili e alla robustezza, i sistemi di misura lineari aperti della serie LIC 3000 sono particolarmente versatili ed estendono i vantaggi LIC ad altre applicazioni.
Sistemi di misura lineari ultracompatti LIKgo e LIKselect di NUMERIK JENA
LIKgo e LIKselect: entrambi i sistemi di misura lineari aperti di NUMERIK JENA sono particolarmente indicati per l'impiego in condizioni di montaggio ristrette e soddisfano gli elevati requisiti di accuratezza.
Il prodotto standard LIKgo è particolarmente compatto e leggero: testina di scansione con dimensioni di soli 28 mm x 13 mm x 7,5 mm e un peso di appena 10 g. La scansione a 2 settori di nuova concezione con passo di divisione di 20 µm e passi di misura fino 78,125 nm è molto precisa, fornisce una elevata qualità del segnale ed è molto insensibile alle contaminazioni.
Per configurazioni personalizzate, LIKselect completa i vantaggi con i punti di forza della serie Kit L di NUMERIK JENA: i sistemi di misura LIKselect sono altamente configurabili per rispondere a qualsiasi vostra esigenza.
